Aussentemperaturgeführte Heizungsregelung

Optional mit Raumfühler oder Rücklauftemperaturbegrenzung

Anwendungsbeschreibung

Vorlauftemperatur-Regelung (aussentemperaturabhängig / EQJW)

Die Vorlauftemperatur wird auf einen außentemperaturabhängigen Sollwert geregelt.
Die Heizkurve wird anhand der gemittelten Aussentemperatur, der Steilheit
und je nach Betriebsart nach Raumtemperatur-Sollwert (Normal oder Reduziert) berechnet.
Der Vorlaufsollwert liegt dabei in dem Bereich der definierten Grenzen Vorlauftemperatur, Min und Max.
Das Stellsignal für die Ansteuerung des Regelventils wird durch die Vorlauftemperatur- Regelung berechnet
und als „Regelventil“ in % ausgegeben.

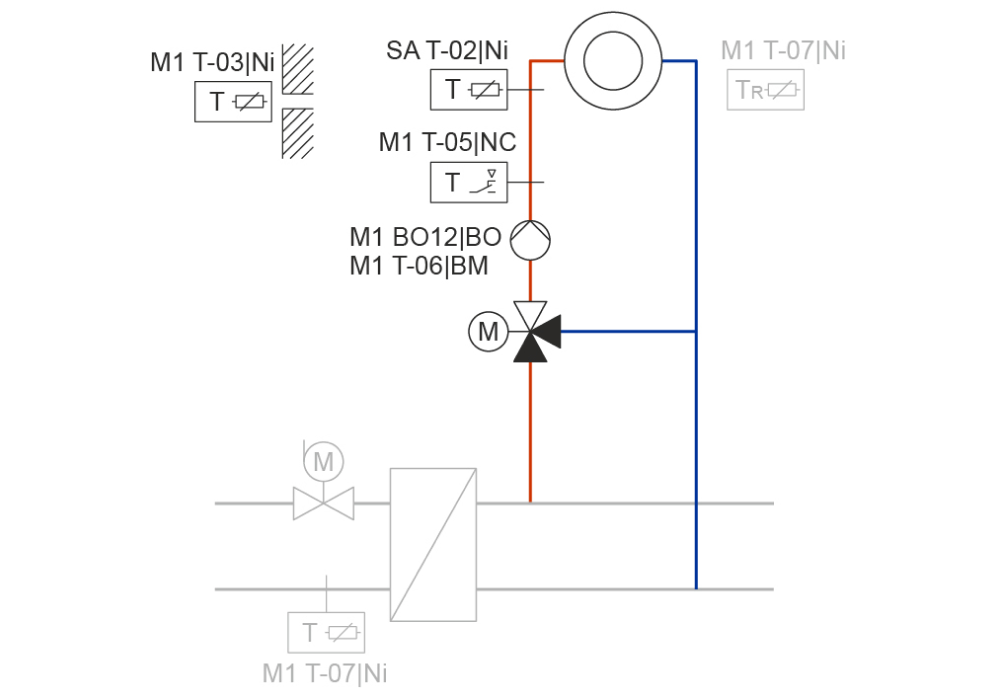

Darstellung der Heizungsregelung

Die Anlage besteht aus:

  • Smart Actuator (SA)
    • Vorlauftemperaturfühler (SA T-02|Ni)
  • I/O-Modul M1 (SA T01)
    • Aussentemperaturfühler (I/O-Modul M1 T-05|NO)
    • Optional Max. Temperaturwächter (I/O-Modul M1 T-06|NO)
    • Optional Betriebsmeldung Umwälzpumpe (I/O-Modul M1 T-06|NO)
    • Optional Rücklauftemperaturfühler (I/O-Modul M1 T-07|Ni)
    • Optional Raumtemperaturfühler (I/O-Modul M1 T-07|Ni)
    • Umwälzpumpe (I/O-Modul M1 BO12|BO)
    • Umwälzpumpe DOI 2 (I/O-Modul M1 BO11|BO)
    • Umwälzpumpe DOI 3 (I/O-Modul M1 BO10|BO)
